کاور سینی کابل

کاور سینی کابل

Electrical Cable tray cover

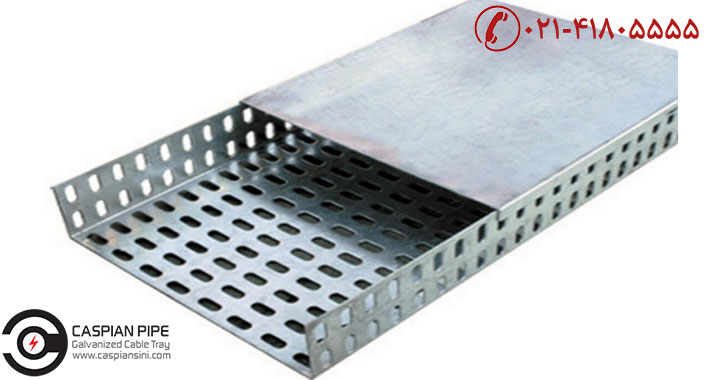

کاور سینی کابل از ورق فولادی گالوانیزه فابریک یا گرم  تولید می شود ، که با توجه به مقاوم بودن در مقابل زنگ زدگی و رطوبت و همچنین محیط های شرجی گزینه بسیار مناسبی جهت استفاده در سیستم های کابل کشی کارخانجات صنایع مختلف ، صنایع نفت و گاز و پتروشیمی ، و نیروگاهی و دارویی و شیمیایی می باشد.

جهت سوراخ کاری کاور سینی از دستگاه تمام اتوماتیک سی ان سی با عرض دو متر استفاده و جهت خمکاری کاور سینی کابل از دستگاه نیمه اتوماتیک خم استفاده می شود. کاور سینی کابل های کاسپین پایپ پس از تولید به وسیله تسمه بر روی پالت های چوبی قابل حمل توسط لیفتراک نصب می گردد.

جهت تولید کاور سینی کابل از ورق گالوانیزه گرم و یا گالوانیزه سرد در ضخامت های 0.8 میل الی 2.5 میلیمتر استفاده می شود . که در انواع پانچ دار و بدون پانچ تولید می گردد.

شرکت کاسپین پایپ تولید کننده انواع سینی کابل های کاور دار در سایزهای و ضخامت های مختلف ، توانایی تولید سینی کابل را در ابعاد های مختلف و طبق نقشه سفارشی را نیز دارا می باشد.

سینی کابل کاور دار در عرض های 5 ، 10 ، 15 ، 20 ، 25 ، 30 ، 40 ، 50 و 60 سانتیمتر و در ارتفاع های 4 ، 5 ، 6 ، 8 ، 10 و 15 سانت و در شاخه های 2 و 3 متری تولید می گردد. معمولا می توان در سفارش سینی کابل های کاور دار جهت کاهش هزینه خرید ، کاور سینی کابل را از ورق نازک تر از خود سینی انتخاب نمود .

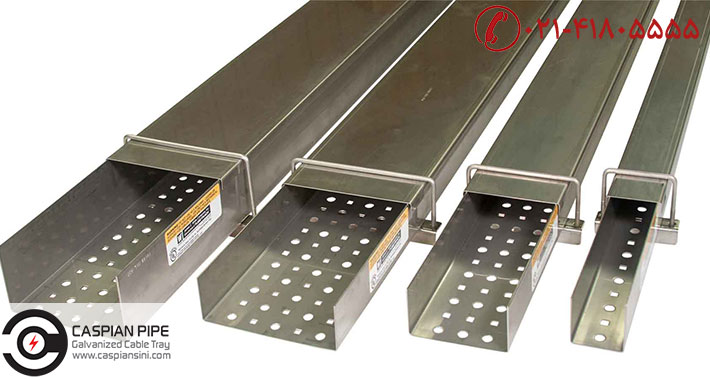

برای مثال در زمان سفارش سینی کابل گالوانیزه عرض 50 ضخامت 1.5 میلیمتر می توان کاور را با ورق ضخامت 1.25 میلیمتر انتخاب شود. در سینی های کاور دار می توان کاور را به وسیله کلمپ کمربندی و یا پیچ و مهره به خود سینی محکم نمود.

جدول ابعاد و وزن سینی کابل کاور دار کاسپین
عرض کاور سینی کابل	ضخامت ورق کاور سینی کابل	طول کاور سینی کابل	ارتفاع کاور سینی کابل	وزن هر متر کاور سینی کابل
کاور سینی عرض 10 سانتی متر	0.7 میلیمتر	2 متر	2 سانت	0.7 کیلوگرم
کاور سینی عرض 15 سانتی متر	0.8 میلیمتر	2 متر	2 سانت	1.1 کیلوگرم
کاور سینی عرض 20 سانتی متر	0.8 میلیمتر	2 متر	2 سانت	1.6 کیلوگرم
کاور سینی عرض 25 سانتی متر	0.8 میلیمتر	2 متر	2 سانت	2.1 کیلوگرم
کاور سینی عرض 30 سانتی متر	1 میلیمتر	2 متر	2 سانت	3.3 کیلوگرم
کاور سینی عرض 40 سانتی متر	1.25 میلیمتر	2 متر	3 سانت	5.1 کیلوگرم
کاور سینی عرض 50 سانتی متر	1.25 میلیمتر	2 متر	3 سانت	6.2 کیلوگرم
کاور سینی عرض 60 سانتی متر	1.5 میلیمتر	2 متر	3 سانت	9.۷ کیلو گرم

استاندارد تولید سینی کابل کاور دار بر اساس استاندارد  DIN EN 10327 می باشد.

آیتم های مهم در انتخاب کاور سینی کابل

• عرض سینی کابل گالوانیزه به سانتیمتر یا میلیمتر
• ارتفاع سینی کابل به سانتی متر یا میلیمتر
• طول سینی کابل به متر
• ضخامت ورق سینی کابل
• ضخامت ورق کاور سینی کابل
• نوع پانچ دار یا بدون پانچ بودن سینی کابل
• نوع گالوانیزه سرد یا گالوانیزه گرم

معمولا سینی کابل های کاور دار کاسپین در طول های 2 متر و 3 متر تولید و عرضه می گردد. زمانی که کابل هایی که قرار است توسط سینی کابل نگهداری شود دارای گرمای کابل هستند از سینی کابل پانچ دار استفاده می شود که با دارا بودن سوراخ های متعدد در بدنه سینی باعث گردش هوا و خنک ماندن کابل ها می گردد.

جهت اتصالات سینی کابل گالوانیزه به همدیگر و سینی کشی کابل برق نیاز به اتصالات مختلفی می باشد که در زیر به برخی از اونها اشاره می شود. همچنین جهت نصب سینی کابل گالوانیزه از ساپورت های دیواری و آویز سقفی استفاده می شود که به وسیله آنها می توان سینی کابل گالوانیزه را به سقف یا دیوار نصب نمود.

اتصالات سینی کابل کاور دار

از مهمترین و پرمصرف ترین اتصالات سینی کابل کاور دار می تواند به زانوی داخلی سینی ، زانوی خارجی سینی ، سه راهی سینی کابل ، چهارراهی سینی ، رابط سینی ، تبدیل سینی کابل ، تبدیل سینی به نردبان ، پیچ و مهره کله قارچی اشاره نمود.

آیا کاور سینی کابل باعث افزایش دمای محفظه داخلی سینی می شود؟

یکی از سوالات بسیار مهمی که در مورد کاور سینی کابل در حین خرید هموار مطرح می‌شود این است که آیا استفاده از این کاورها یا درپوش های سینی کابل باعث افزایش دمای محفظه سینی می شود یا خیر؟ آیا زمانی که شما این کاورها را بر روی سینی قرار می دهید امکان دارد بر اثر افزایش دما کابل ها آسیب ببینند؟ برای پاسخ به این سوال باید بگوییم که به هیچ عنوان این گونه نیست.

اگر در بدنه اصلی سینی ها دقت کرده باشید مجموعه ای از پانچ های متعدد یا سوراخکاری های بیشمار در قسمت سطح مقطع سینی و همچنین دیواره های آن وجود دارد. این سوراخ ها در واقع شرایط لازم برای ورود و خروج هوا را مهیا می‌کند. بنابراین اگر شما از کاور سینی استفاده کنید به دلیل آنکه در بر روی سینی ها پانچ های متعدد وجود دارند در نتیجه نباید نگران افزایش دمای کابل های خود باشید.

تعداد این پانچ ها به قدری زیاد است که حتی اگر دمای کابل به دلیل عبور جریان برق از خود بیش از حد باشد باز هم تهویه مطبوعی برای کابلهای برق اتفاق خواهد افتاد. لذا در محیط های پر تنش صنعتی اجرای سینی کابل و بدنبال آن استفاده از کاور سینی کابل نه تنها باعث افزایش دمای محفظه سینی نمی شود بلکه به مراتب می‌تواند از صدمه و آسیب های ساختاری به کابل ها جلوگیری کند.

در چه شرایطی باید از کاور سینی کابل استفاده کنیم؟

اینکه شما در چه شرایطی باید کاور سینی کابل را در پروژه نصب سینی کابل استفاده کنید بستگی به یک عامل مهم دارد. آن عامل در واقع ویژگی های محیط اطراف می باشد. اگر شما مجبور هستید که کابل های برق را در یک محیط باز و در مجاورت آب و هوای محیط از طریق سینی ها هدایت کنید در آن صورت حتماً باید از کاورها استفاده کنید. زیرا عوامل طبیعی از قبیل تابش مستقیم نور خورشید و بارش برف و باران و رطوبت بالا می تواند به کابل ها آسیب برساند.

در واقع شما با قرار دادن کاور سینی از تماس مستقیم کابل با محیط بیرون جلوگیری می کنید. البته در همه موارد نیاز نیست که شما از این کاورها استفاده کنید. لذا اگر محیط مورد نظر شما کاملا سرپوشیده و میتوان آن را به عنوان یک محیط امن تلقی کرد، می‌توانید بدون کاور کابل ها را بر روی سینی مسیریابی کنید.

به بیان دیگر در محیط‌های باز علاوه بر عوامل محیطی آسیب زا گرد و غبار محیط نیز می تواند بر شدت تنش های موجود بیفزاید. در نتیجه در ابتدای نصب سینی با یک ارزیابی دقیق نسبت به محیط می توانید تشخیص دهید که آیا نیاز به استفاده از کاور سینی کابل وجود دارد یا خیر؟ این ارزیابی اولیه را تکنسین های نصب بر عهده خواهند داشت.

کاور سینی کابل از چه تنش هایی جلوگیری می کند؟

• افتادن اجسام سنگین و آسیب زننده بر روی سینی ها

از آنجایی که سینی های کابل در ارتفاعات سازه نصب می شوند این احتمال وجود دارد که به دلیل سست بودن برخی از اجزای سازه قطعات سنگین بر روی سینی ها سقوط کند. در چنین شرایطی اگر شما از کاور سینی کابل استفاده نکنید این کابلها به راحتی می‌توانند کاملاً قطع شوند.

این آسیب دیدگی به حدی جدی خواهد بود که احتمال بروز آتش سوزی و همچنین برق گرفتگی برای عوامل انسانی نیز وجود دارد. کاورهای سینی کابل از ورق های بسیار مقاومی تشکیل شده است که می تواند ضربه اجسام سنگین را مهار کند.

• جلوگیری از نفوذ ریزگردهای محیط

ریزگردها در واقع همان گردوغبارهایی هستند که به طور پراکنده در محیط اطراف ما وجود دارند. اگرچه کابل های برق دارای روکش های پلیمری می باشند اما اگر این ریز گردها به صورت بلندمدت بر روی کابل های برق قرار بگیرند می توانند باعث خوردگی روکش های کابل شوند.

در واقع تمیز و پاک نگه داشتن محفظه داخلی سینی ها یک اقدام بسیار مهم تلقی می شود. چرا که در آن صورت کابل ها می توانند در طولانی مدت کارکرد درستی داشته باشند.  با استفاده از کاور سینی کابل عملیات نظافت داخلی سینی ها به مراتب کاهش پیدا خواهد کرد

• جلوگیری از نفوذ رطوبت

رطوبت و به‌طورکلی سیالات قدرت را دارند تا سخت ترین سازه ها را از بین ببرند. تفاوتی ندارد که سطح مورد نظر از جنس فلز است و یا اینکه از متریال های متفاوت ساخته شده است. تاثیر رطوبت بر سطوح به صورت تدریجی می باشد. یعنی بعد از مدتی نه چندان طولانی شاهد خواهید بود که سطح مورد نظر در اثر تماس با رطوبت دچار زنگ زدگی یا تخریب ساختاری شده است.

با قرار دادن کاور سینی کابل عملاً از نفوذ سیالات و رطوبت به داخل سینی ها جلوگیری کرده اید. علاوه بر این کاورهای سینی کابل دارای ساختار کاملا گالوانیزه می باشند و دچار اکسیداسیون نمی شوند.

عدم خارج شدن کابل از سینی با استفاده صحیح از کاورها

کابل های برق باید بطور کاملا مرتب بر روی سینی ها قرار داده شوند. اگر به هر طریقی این کابل ها از داخل سینی خارج شوند در آن صورت براحتی دچار آسیب خواهند شد. کاور سینی کابل باعث می شود تا این کابل ها بدون آنکه از داخل سینی خارج شوند در محفظه مربوطه باقی بمانند.

البته باید این نکته را خاطرنشان کنیم که این کابل ها توسط بند های مخصوصی به بدنه اصلی سینی متصل می شوند. اما ممکن است در اثر وقوع حوادثی غیر مترقبه و همچنین اعمال ضربات سنگین این کابل ها از داخل سینی خارج شوند. استفاده از کاورهای سینی حتی در سخت ترین شرایط و همچنین بروز حوادث مختلف منجر به آن خواهد شد تا این کابل ها از داخل محفظه سینی به بیرون پراکنده نشوند.

خرید کاورهای سینی از شرکت پتروکاسپین

شرکت پتروکاسپین سایزهای بسیار متنوعی از کاورهای سینی کابل را برای فروش به مشتریان آماده کرده است. شما می توانید متناسب با نوع پروژه و اینکه چه ابعادی از انواع سینی کابل را استفاده می کنید به انتخاب این کاورها بپردازید. این محصولات از بالاترین کیفیت ساخت برخوردار می باشد که اگر بطور صحیح مورد استفاده قرار گیرند می توانند حداکثر حفاظت فیزیکی را برای کابل های برق داشته باشند.

جهت مشاوره و خرید محصول می توانید با مشاوران و کارشناسان مربوطه تماس حاصل فرمایید. همچنین جهت خرید آنلاین انواع محصولات شرکت پتروکاسپین به سایت اینترنتی pcp.ir مراجعه نمایید.
