ساپورت سینی برق

ساپورت سینی برق

Electrical tray support

ساپورت سینی برق از ورق فولادی گالوانیزه سرد تولید می شود ، که با توجه به مقاوم بودن در مقابل زنگ زدگی و رطوبت و همچنین محیط های شرجی گزینه بسیار مناسبی جهت استفاده در سیستم های کابل کشی کارخانجات صنایع مختلف ، صنایع نفت و گاز و پتروشیمی ، و نیروگاهی و دارویی و شیمیایی می باشد.

جهت پانچ ساپورت سینی برق از دستگاه تمام اتوماتیک سی ان سی با عرض دو متر استفاده و جهت خمکاری ساپورت دیواری سینی کابل از دستگاه نیمه اتوماتیک خم استفاده می شود.

جهت تولید ساپورت سینی برق از ورق گالوانیزه سرد در ضخامت های 1.5 میل الی 2.5 میلیمتر استفاده می شود .

شرکت کاسپین پایپ تولید کننده انواع ساپورت سینی برق در سایزهای و ضخامت های مختلف ، توانایی تولید ساپورت دیواری سینی کابل را در ابعاد های مختلف و طبق نقشه سفارشی را نیز دارا می باشد.

متنوع ترین مدلهای ساپورت سینی برق برای پشتیبانی از کابل‌ها

ساپورت سینی برق در گروه تجهیزات پشتیبان سینی‌ها و کابل‌ها قرار دارد. این‌ها مجموعه ای از قطعات هستند که مسئولیت نصب و اتصال سینی‌ها، مهار وزن آنها، پایداری و همچنین هدایت سینی‌ها در مسیرهای مختلف را بر عهده دارند. این قطعات در موقعیت های مختلف سازه قابلیت نصب دارند بطوری که شما میتوانید آن‌ها را در سقف و دیوارها متصل کنید.

همانطور که میدانید سینی‌ها همیشه از ناحیه سقف مسیریابی نمی‌شوند بلکه در مواردی امکان دارد مسیرهای دیواری انتخاب شود. پس یک ساپورت سینی برق استاندارد باید قابلیت اتصال در نقاط مختلف سازه را داشته باشد. ساختار اصلی این ساپورت‌ها به شکل پروفیل ساپورت یا مدل های ساپورت پیش ساخته تأسیسات می‌باشد. هرکدام از این‌ها در یک موقعیت خاص برای اهداف گوناگون استفاده می‌شوند. نکته اصلی این است که بتوانیم آنها را با حداکثر پایداری طبق معماری و نقشه از پیش تعیین شده بکار بگیریم. در ادامه مقاله جزئیات گوناگونی در مورد این قطعات ارائه میدهیم.

ساپورت سینی برق دیواری

ساپورت سینی برق دیواری ساده ترین نمونه است که برای این قطعات وجود دارد. این نوع ساپورت گالوانیزه همانطور که از نام آن کاملا مشخص است, در بستر دیوارها نصب می‌شوند و از این طریق میتوان سینی‌ها را مسیریابی و هدایت کرد. ساپورت های دیواری یک ساختار مهندسی بسیار کاربردی دارند. بطوریکه می‌توانند به شکل براکت یا سی چنل‌ها و پروفیل‌ها باشند.

همه این‌ها با طراحی های مختلف قابلیت اتصال به دیوار را دارند. به عنوان قاعده کلی هدایت سینی‌ها از دیوارها به نسبت آسان تر از هدایت سینی‌ها از سقف یا مرکز سازه است. چرا که به اتصالات کمتری احتیاج داریم و ایمنی پروژه نیز بالاتر خواهد بود.

ساپورت های چند طبقه سینی کابل

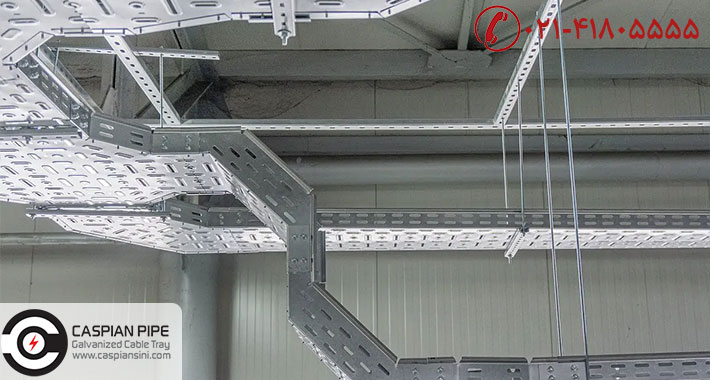

ساپورت سینی برق چند طبقه یک نوع ساپورت آویز سینی کابل میباشد که معمولا در ناحیه سقف اتصال می‌یابد. برای راه اندازی یک ساپورت چند طبقه نیاز به یکسری قطعات کاربردی داریم که مهمترین آن سی چنل‌ها هستند. به ازای تعداد طبقات تعداد این سینی‌ها نیز افزایش پیدا میکنند. اما در مجموع از دو راد گالوانیزه استفاده می‌شود تا این طبقات به شکل موازی بالای یکدیگر قرار بگیرند.

اصولا احداث این نوع ساپورت‌ها مزیت های بسیار زیادی دارد که میتوان به مدیریت فضا و افزایش نظم کابل کشی پرداخت. به جهت آنکه در یک نقطه اتصال از تعداد بالاتری از شاخه های سینی استفاده می‌شود طبیعتا وزن مجموعه افزایش می‌یابد. بنابراین باید از ساپورت های قویتر و نقطه اتصال مطمئن بهره ببریم. اگر پروژه به نسبت پیچیده و با تعداد شاخه های سینی کابل بالا را در اختیار دارید. ممکن است ترجیح بر این باشد که از ساپورت های طبقاتی استفاده شود. زیرا نمیتوان با شاخه های اندک تعداد کابل های بسیار بالا را مسیریابی کرد. در بسیاری از مجموعه های صنعتی که نیاز به کابل های قطور و با شمار بالا وجود دارد این سیستم به کار گرفته می‌شود.

ساپورت سینی برق L شکل

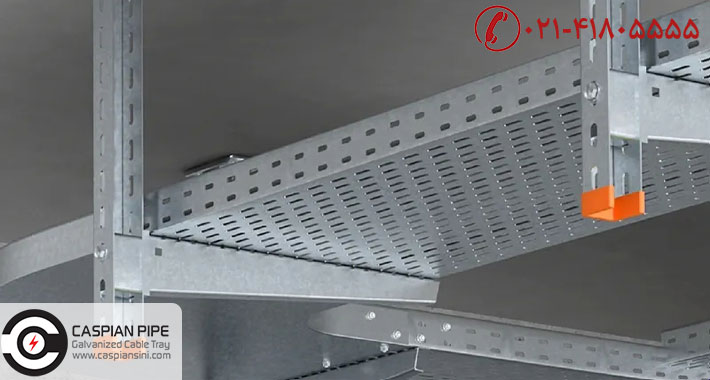

مدل های L شکل برای ساپورت سینی برق به وفور استفاده می‌شود. این نوع ساپورت‌ها نیز در ناحیه سقف متصل می‌شوند و از یک پروفیل گالوانیزه و یک براکت تشکیل شدند. در یک مسیر ممکن است از چندین نوع ساپورت L شکل استفاده شود. فواصل نصب آنها نیز طبق استاندارد تعریف شده می‌باشد و حتی میتوانند در مواقعی که سینی‌ها تغییر جهت میدهند نیز بکار گرفته شوند. نوع ساختار این ساپورت‌ها نیز از ورق های گالوانیزه شده می‌باشد و همین عامل باعث ضد زنگ کردن آن‌ها خواهد شد. براکت هایی که بر روی پروفیل نصب می‌شوند قابلیت تنظیم ارتفاع دارند و در سطح پروفیل میتوانند جابجا شوند.

ساپورت سینی برق U شکل

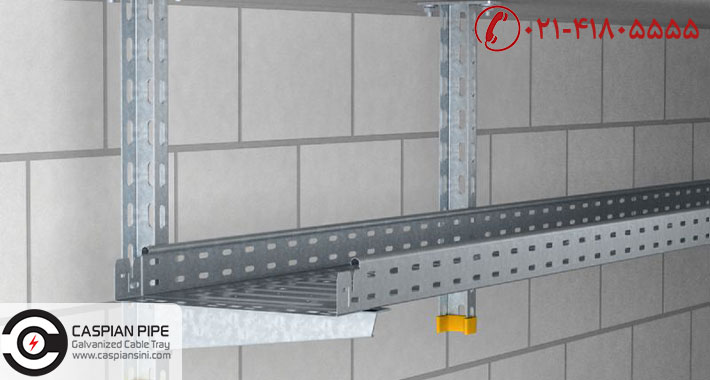

ساپورت سینی برق U شکل نیز جزو مدل های به نسبت پیچیده تلقی می‌شود. بطوریکه محل نصب آنها از ناحیه سقف شروع می‌شود و به صورت آویز تا یک ارتفاع مشخصی خواهد بود. برای پیاده سازی آنها نیز از دو راد گالوانیزه و یک پروفیل یا سی چنل استفاده می‌شود. تفاوتی که در این نوع سیستم پشتیبان وجود دارد این است که به شکل طبقاتی نیست و تنها برای ایجاد طرح U یک سی چنل انتخاب می‌شود. برای تنظیم ارتفاع آنها نیز میتوان رادهای گالوانیزه با متراژهای مختلف انتخاب کرد. رادها به صورت یک مفتول گالوانیزه هستند و به واسطه جنس و متریال فولادی از مقاومت بسیار بالایی برخوردار می‌باشند.

ساپورت سینی برق T شکل

ساپورت سینی برق T شکل همانند نمونه های قبلی معرفی شده به سقف اتصال می‌یابد و از یک پروفیل و براکت تشکیل شده است. پروفیل‌ها با اتصال به سقف به شکل آویز پذیرای براکت‌ها در جهت های مختلف هستند. در نتیجه یک ساختار T بوجود می‌آید. شما میتوانید در دو طرف این نوع ساپورت سینی کابل براکت‌ها را قرار دهید. البته در این مدل نیز می‌توان از تعداد براکت های بیشتری بر روی یک پروفیل استفاده کرد که در آن صورت سینی‌ها به شکل طبقاتی روی یکدیگر قرار می‌گیرند. کوچکترین اجزای این ساپورت یعنی به براکت‌ها نیز از ورق های فولادی ساخته شده اند و مقاومت و استحکام بالایی دارند. در نتیجه می‌توانند وزن فزاینده سینی‌ها و کابل های آن را به خوبی تحمل کنند.

ساپورت سینی کابل F شکل

ساپورت سینی کابل طرح F تشکیل شده از یک پروفیل و دو براکت است. همان طور که در قسمت قبل ذکر شد این امکان وجود دارد که بر روی هر پروفیل تعداد زیادی از براکت‌ها نصب شود. بنابراین با اتصال دو عدد براکت یک طرح F بوجود آورید. این طرح به صورت برعکس است و محل نصب آن ناحیه سقف می‌باشد. این پروفیل‌ها به جهت مقاومت بالا امکان پشتیبانی از چندین براکت را دارند. اما باید به این نکته توجه داشته باشیم که یک محدوده ای برای تحمل وزن سینی‌ها و کابل‌ها وجود دارد که نباید از حد آن بگذرد.

نحوه انتخاب ساپورت سینی برق

جهت انتخاب بهتر ساپورت سینی برق می بایست حجم کلی و وزن  کابل ها و سینی کابل و یا نردبان کابل مشخص گردد. مثلا جهت 7 عدد کابلی که قطر هر کدام 2 سانتیمتر است و در کنار هم در کف ساپورت دیواری سینی قرار می گیرد می توان از ساپورت دیواری سینی کابل با عرض 15 سانتیمتر با ضامت 1.5 میلیمتر استفاده نمود.

ساپورت سینی برق گالوانیزه در عرض های 5 ، 10 ، 15 ، 20 ، 25 ، 30 ، 40 ، 50 و 60 سانتیمتر و در ارتفاع های 6 ، 8 ، 10 ، 12 ، 14 و 15 سانت تولید می گردد. از موارد مهم در انتخاب ساپورت دیواری سینی کابل گالوانیزه سرد می توان به دیواری بودن و یا آویز بودن از سقف اشاره کرد.

آیتم های مهم در انتخاب ساپورت سینی برق

• عرض ساپورت سینی برق گالوانیزه به سانتیمتر یا میلیمتر
• ارتفاع ساپورت سینی برق به سانتی متر یا میلیمتر
• ضخامت ورق ساپورت سینی برق

اتصالات ساپورت دیواری سینی گالوانیزه

معمولا ساپورت دیواری سینی های کاسپین بصورت ساپورت سینی برق دیواری و ساپورت سینی آویز سقفی تولید می گردد.

جهت اتصالات ساپورت دیواری سینی گالوانیزه به همدیگر و ساپورت دیواری سینی کشی کابل برق نیاز به اتصالات مختلفی می باشد که در زیر به برخی از اونها اشاره می شود. همچنین جهت نصب ساپورت دیواری سینی کابل گالوانیزه سرد از ساپورت دیواری سینی های دیواری و آویز سقفی استفاده می شود که به وسیله آنها می توان ساپورت دیواری سینی کابل گالوانیزه سرد را به سقف یا دیوار نصب نمود.

خرید تجهیزات جانبی سینی کابل از شرکت پتروکاسپین

شرکت پتروکاسپین به عنوان یک مجموعه تخصصی و فنی طیف گسترده ای از انواع لوازم و تجهیزات پشتیبانی کابل مانند سینی کابل، نردبان کابل، لوله برق و دیگر قطعات مرتبط را با بهترین کیفیت و قیمت مقرون به صرفه در اختیار مشتریان قرار میدهد. اتصالات این قطعات نیز تکمیل و در نمونه های مختلف موجود میباشد. کارشناسان ما با دریافت اطلاعات از پروژه شما میتوانند شمار دقیق قطعات و محصولاتی که احتیاج دارید را معرفی کنند.

جهت مشاوره و خرید محصول می توانید با مشاوران و کارشناسان مربوطه تماس حاصل فرمایید. همچنین جهت خرید آنلاین انواع محصولات شرکت پتروکاسپین به سایت اینترنتی pcp.ir مراجعه نمایید.
